電動位移臺
HCPYF封閉電控平移臺
所屬類別：電動位移臺
- 售后QQ：
- 售后QQ：
咨詢熱線：18162333884
詳細內容
產品介紹：

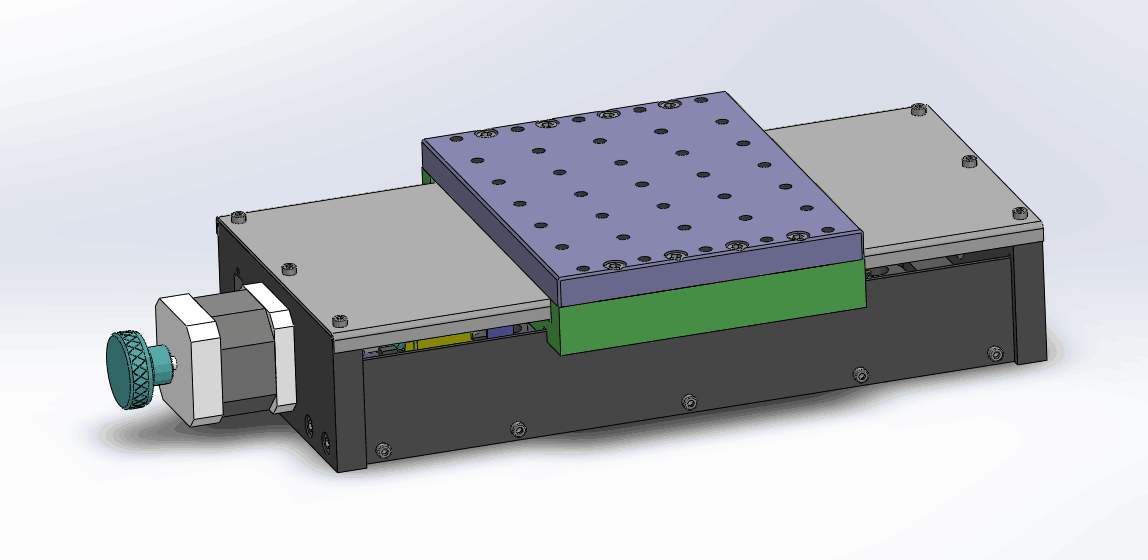

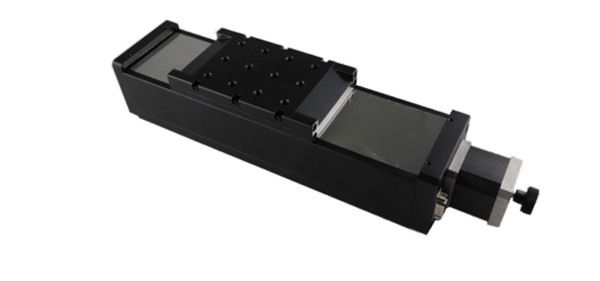

在其它平移臺基礎上增加帶防護罩而形成的產品，有效保護絲桿和導軌，可在惡劣的環境下工作
防護罩是拉絲不銹鋼或鋁合金、軟式防塵布，能保證其有效行程，特別適合激光，自動化，半自動化行業領域使用
光電開關零定位，兩端設限位開關，垂直使用時可選裝減速電機或斷電保護器
配裝高速伺服電機時，另特加裝防撞安全裝置，有效地保護設備和人員安全
合理的導軌調整固定方式大大提高了導軌的安裝精度，有效保證運動的直線度和平行度
底座有標準孔距的螺紋孔和通孔，方便安裝固定，特殊軸端設計，保證長期有效運行
標配步進電機和RS232接口，華創智造自主研發的SC系列運動控制器可對其實現自動化控制
提供步進與伺服的電氣配件，提供電機相關技術支持，接受產品的改制和量身定。
技術參數：
|
產品型號 |
HCPYF500 |
HCPYF1000 |
HCPYF1500 |
HCPYF200 |
HCPYF250 |
HCPYF300 |
HCPYF400 |
||
|
物 理 結 構
|
行程 |
50mm |
100 mm |
150 mm |
200 mm |
250mm |
300 mm |
400 mm |
|
|
臺面尺寸 |
120*164 |
120*162 |
120*184 |
120*184 |
120*184 |
150*195 |
165*207 |
||
|
絲桿規格 |
精密滾珠絲桿（導程4-16mm） |
精密滾珠絲桿導程（5-16mm） |
|||||||
|
導軌 |
高精密線性滑塊導軌 |
||||||||
|
電機 |
42步進電機（1.8°）/伺服電機 |
57步進電機（1.8°）/伺服電機 |
|||||||
|
最大靜轉矩 |
40Ncm |
100-170Ncm |
|||||||
|
額定電流 |
1.5A（步進電機） |
2.4A（步進電機） |
|||||||
|
主體材料 |
鋁合金/不銹鋼 |
||||||||
|
表面處理 |
陽極氧化發黑 |
||||||||
|
臺面承載 |
20kg |
30-50kg |
50kg |
||||||
|
重量 |
2.5kg |
3kg |
4kg |
4.8kg |
5.8kg |
6.8kg |
|
||
|
精 度 描 述 |
最大速度 |
25mm/s-50mm/s |
|
||||||
|
重復定位精度 |
< 0.01mm |
||||||||
|
直線度 |
3μm |
6μm |
10μm |
12μm |
18μm |
25μm |
30μm |
||
|
偏擺 |
25″ |
30″ |
35″ |
40″ |
45″ |
||||
|
俯仰 |
25″ |
30″ |
35″ |
40″ |
45″ |
||||
|
回程間隙 |
2µm |
||||||||
|
丟步運動 |
3µm |
5µm |
|||||||
全封閉電動平移臺 電動直線位移臺 防塵罩平移臺
