電動位移臺

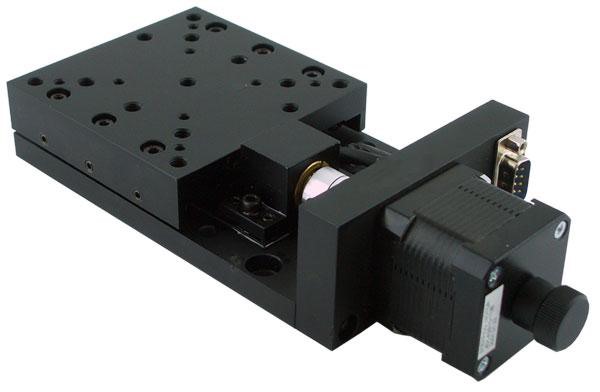

HCBP薄型電控平移臺
所屬類別：電動位移臺
- 售后QQ：
- 售后QQ：
咨詢熱線：18162333884
詳細內容
產品特點：
電移臺臺面高度30mm最高處僅44mm，特別適合空間高度要求小、行程小、分辨率要求高的應用
電機和滾珠絲桿通過進口高品質彈性聯軸節連接，消偏性能好，可以消除反間隙和扭振
配有手輪，方便調試，兩端裝有零位和限位開關，方便準確定位和保護產品
標配步進電機和RS232接口，配合華創自主研發的運動控制器可對其實現控制
提供電機相關技術支持， 接受產品的改制和量身定制
技術指標：
|
產品型號 |
HCBP01 |
HCBP02 |
HCBP3 |
HCBP04 |
|||
|
結 構 描 述
|
臺面尺寸 |
65*65 |
90*90 |
90*110 |
115*180 |
||
|
行程 |
13 |
30 |
50 |
100 |
|||
|
導軌 |
V形導軌 + 交叉滾柱 |
||||||
|
絲桿導程 |
1mm |
||||||
|
標配電機 |
42步進電機(1.8°) |
||||||
|
額定電流 |
1.5A |
||||||
|
主體材料 |
鋁合金/不銹鋼 |
||||||
|
表面處理 |
陽極氧化發黑 |
||||||
|
臺面承載 |
10kg |
12kg |
|||||
|
自重 |
1.1kg |
1.25kg |
1.5kg |
2.5kg |
|||
|
精 度 描 述
|
分辨率 |
0.000039 |
0.000078 |
||||
|
最大速度 |
10mm/s |
||||||
|
重復定位精度 |
<0.0025mm |
< 0.003mm |
< 0.005mm |
||||
|
回程間隙 |
< 0.005mm |
||||||
薄型電動平移臺 電動直線位移臺
