精密多軸直線電機平臺
HC-XY二維直線平移臺
所屬類別：精密多軸直線電機平臺
- 售后QQ：
- 售后QQ：
咨詢熱線：18162333884
詳細內容
產品介紹：

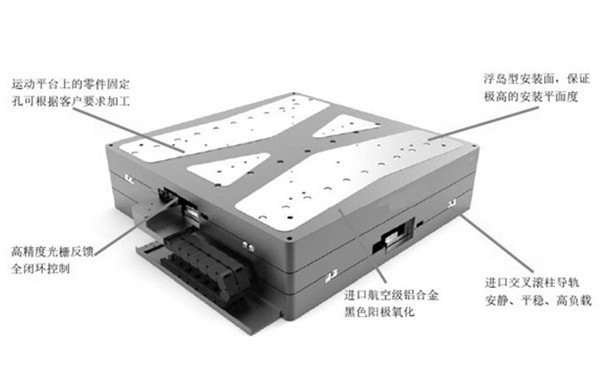

直線電機平臺優異的高速、高精度正逐漸成為工業自動化、高精密加工、高精度測量方面越來越多用戶的首選，高精度交叉滾柱導軌首先賦予了平臺遠超直線循環滾子類導軌更為優秀的直線度、
平面度以及負載能力，同時高分辨率的光柵全閉環反饋以及一體式的結構設計，讓平臺擁有非?？煽康姆€(wěn)定性。
技術指標：
|
型號 |
HCXY-50XY |
HCXY-100XY |
HCXY-150XY |
HCXY-200XY |
|
|
外形 |
150*150*80mm |
205*205*80mm |
280*280*80mm |
350*350*80mm |
|
|
行程 |
50mmX50mm |
100mmX100mm |
150mmX150mm |
100mmX100mm |
|
|
重復定位精度 |
≤±200nm |
≤±200nm |
≤±200nm |
≤±200nm |
|
|
決對定位精度 |
≤±200nm |
≤±200nm |
≤±200nm |
≤±200nm |
|
|
分辨率 |
(5um 1um 0.5um o.1um 10nm 5nm等)可選 |
||||
|
直線度 |
4um |
4um |
6um |
8um |
|
|
平面度 |
4um |
4um |
6um |
8um |
|
|
上下偏擺 |
10arcsec |
12arcsec |
12arcsec |
15arcsec |
|
|
左右偏擺 |
5arcsec |
6arcsec |
6arcsec |
8arcsec |
|
|
正交性 |
5arcsec |
5arcsec |
5arcsec |
5arcsec |
|
|
最大推力 |
88N |
88N |
132N |
289N |
|
|
持續推力 |
17.6N |
17.6N |
26.4N |
58N |
|
|
最大速度 |
500mm/s |
500mm/s |
500mm/s |
500mm/s |
|
|
最大加速度 |
6G(X)3.2G(y) |
2.6G(X)1.2G(y) |
2.5G(X)1G(y) |
2.3G(X)0.9G(y) |
|
|
水平最大負載 |
10kg |
15kg |
20kg |
25kg |
|
|
運動部分質量 |
1.4kg(X)2.8kg(Y) |
3.4kg(X)7.2kg(Y) |
5.2kg(X)13kg(Y) |
12.4kg(X)30kg(Y) |
|
|
材質 |
鋁合金 |
鋁合金 |
鋁合金 |
鋁合金 |
|
|
自重 |
9.5kg |
9.5kg |
9.5kg |
9.5kg |
|
